12 Volt Umbausatz abgeraucht - wat nu ??

[ULI998]

Hab eine 79er XT die mit einem von Migner Electronic hergestelltem Umbausatz ("Double Volt") von 6 auf 12 Volt umgebaut worden ist.
Die Electronik steckt in einem kleinen Alukästchen und ist vom Hersteller wohl aus copyright Günden komplett gemattet. Hab nun ein abgerauchtes Irgendwas auf der Platine entdeckt ohne das die XT nicht blinkt. Das Bauteil stellt einen Verbindung von einem pinken Kabel vom "Leistungstransistor" (auf Kühlung montiert) komment zu einem Schwarzen, dahin zurücklaufend, her. Wer weiß was da abgeraucht ist (vermute das war eine Diode), und wie mans wieder einbaut ??
Schönen Dank,
uli

[action]

hasst du ein foto davon??

[Willterm]

Die beste lösung ist:Auf 6V umbauen funzt immer! Aber es könnte sich um eine Z-Diode handeln( So aus Deiner beschreibung raus und ohne Foto ist es allrdings schlecht zu beurteilen.

[action]

es könnte aber auch ein scheißnormaler wiederstand sein.

[Torsten]

Hallo ULI998,

habe auch das Aigner Umbaukit verbaut, die Schaltung findest Du unter http://www.ratpak.de/index_mopped.html

Da ich die Bauteile noch nicht beschriftet habe kann ich Dir die Werte gerne morgen zukommen lassen; in der Dose sind nur ein paar Dioden, eventuell ist noch der Transistor hochgegangen(am Kuehlblech). Im schlimmsten Fall rechne mit 10 Euro Materialkosten um das wieder ins Lot zu bringen.

Wo steht denn die XT, wenn es nicht zuweit weg ist kann ich Dir helfen, ansonsten keine Panik, die Elektrik ist primitiv( das sagt jemand der nichts mit Elektrik zu tun haben moechte).

HAND
Torsten

[ULI998]

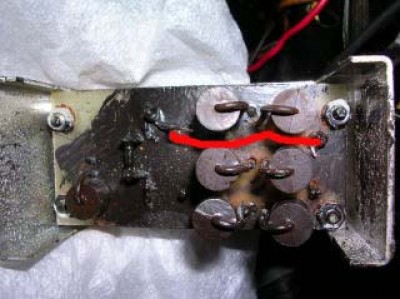

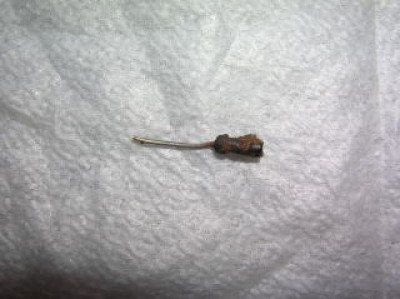

nochmal was zu gucken, habe rot eingezeichnet wo der Übeltäter eingelötet war.

Gruß,
uli aus Kiel

[Gast]

Hallo Torsten,

hab mir deinen Schaltplan mal angeschaut, kann aber als Halbdilettant die zeichen noch nicht so richtig deuten.

Schönes Moped übrigens-

[ULI998]

Umbausatz ist natürlich von Aigner Electronic und nicht von Migner- war wohl Öl auf dem A.

[Torsten]

Hallo Uli,

hab mir deinen Schaltplan mal angeschaut, kann aber als Halbdilettant die zeichen noch nicht so richtig deuten.

habe mal den Schaltplan auf dein Foto gezeichnet
http://www.ratpak.de/xt-500/aigner-aufgelegt.jpeg
Da wo Du etwas gefunden hast ist nichts?
Hat da vielleicht schon jemand vorher versucht etwas zu verbessen?
Zeichne doch mal die Aenderung in das/den Bild/Schaltplan ein.

Der Transistor sitzt auf dem Kuehlkoerper ausserhalb der Blechdose.

Mess mit einem Multimeter die Dioden durch.
Auf dem Multimeter ist ein Dioden-Zeichen, darauf einstellen, die Z-Dioden an beiden Anschluessen(und die Kontakte) messen, nur in eine Richtung darf ein Ergebnis angezeigt werden.

Kiel ist etwas weit weg und bis Anfang August moechteste sicher nicht warten; es findet sich sicher ein Elektriker/Elektroniker in deiner Naehe der das mal durchmessen kann; falls nicht kannst Du mir gerne die Teile schicken und ich kann das reparieren und gleich austesten.

HAND(Have A Nice Day)
Torsten

[healer]

Moin Torsten,
ich will ja nicht rummeckern, Du hast uns schliesslich so nett einmal quer durch die Hauptstadt geguidet, oder ist die XT, bei der der 12V-Satz verbaut ist, nicht die, mit der Du unterwegs warst?
Das Licht hätte sämtlichen Verdunkelungsvorschriften im 2.WK genügt und das Bremslicht allenfalls zu erahnen. Von den Blinkern reden wir mal gar nicht.
Seid Ihr sicher, dass dieses 12V-Umbaurgeraffel wirklich was taugt?

Gruss vom
healer

[Torsten]

Hallo Healer,

der Umbausatz von Aigner ist der groesste Schrott und hat mich schon viel Zeit und Nerven gekostet, werde demnaechst auf richtige 12 Volt umruesten.

HAND(Have A Nice Day)
Torsten
